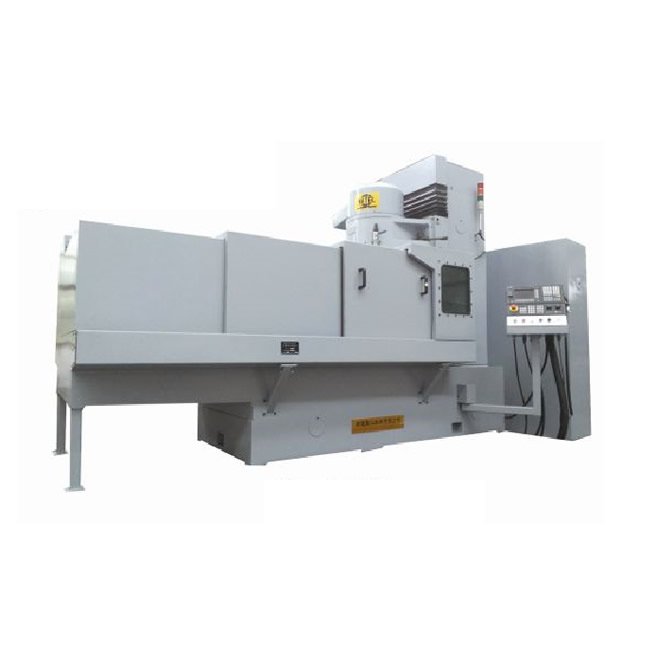

MK74系列数控立轴圆台平面磨床

MK74系列数控立轴圆台平面磨床是一种用砂轮端面磨削工件的高效率平面磨床。磨头立柱精密直线导轨联接，选用精密滚珠丝杆传动，以及进口精密减速器，外加西门子高端数控系统，传送更精密、更可靠，立柱三点调整，主要用来磨削钢、铁、陶瓷及有色金属制成的零件，宜适于成批生产使用。

0513-87119922 联系我们

MK74系列数控立轴圆台平面磨床是一种用砂轮端面磨削工件的高效率平面磨床。

磨头立柱精密直线导轨联接，选用精密滚珠丝杆传动，以及进口精密减速器，外加西门子高端数控系统，传送更精密、更可靠，立柱三点调整，主要用来磨削钢、铁、陶瓷及有色金属制成的零件，宜适于成批生产使用。

技术参数

型号	MK7475B	MK7480B	MK74100	MK74125
磨削工件最大尺寸(直径×高)	φ750×300mm	φ800×300mm	φ1250×350mm	φ1250×350mm
砂轮端面至工作台距离	400mm	400mm	500mm	500mm
手轮每转磨头移动量	10,1,0.1mm	10,1,0.1mm	10,1,0.1mm	10,1,0.1mm
每格磨头移动量	0.1,0.01,0.001mm	0.1,0.01,0.001mm	0.1,0.01,0.001mm	0.1,0.01,0.001mm
砂轮主轴转速	970rpm	970rpm	750rpm	750rpm
砂轮尺寸	φ450×φ380×150	φ450×φ380×150	WP150×80×25	WP150×80×25
工作台转速	无极变速	无极变速	无极变速	无极变速
滑按鞍移动距离	450mm	450mm	570mm	570mm
滑按鞍移动速度	4.18m/min	4.18m/min	3.8m/min	3.8m/min
电机总功率	36Kw	36Kw	50Kw	50Kw
磨头功率	30Kw	30Kw	45Kw	45Kw
垂直电机功率	16Nm	16Nm	22Nm	22Nm
工作台旋转电机功率	3Kw	3Kw	3Kw	3Kw
重量	7000Kg	7500Kg	8000Kg	9000Kg
加工表面对基面的平行度	1000:0.02mm	1000:0.02mm	1000:0.02mm	1000:0.02mm
表面粗糙度	Ra1.25μm	Ra1.25μm	Ra1.25μm	Ra1.25μm
外型尺寸	2500×1450×2400	2500×1450×2400	3500×1660×2550	3550×1660×2550

机床附件

随机附件 Standard attachment	特殊附件 Special attachment
砂轮卡盘和砂瓦 Emery the thuck and emery tile	砂轮平衡轴 Wheel balancing arbor
扳手 Spanner	砂轮平衡架 Wheel balancing device
刮刷 Brush scraper	镶块砂轮卡盘 Inserd wheel glange
机床垫铁 Machine tool spacer
砂轮修正刀片 Blade for cutting emery wheel
